Was sind Dynamische Blöcke in AutoCAD?
Einleitung: Die Grundlage universeller CAD-Programme
AutoCAD bietet eine Vielzahl geometrischer Zeichnungselemente wie Linien, Kreise, Bögen und Ellipsen zur Erstellung technischer Zeichnungen. Ihr großer Vorteil liegt in ihrer Flexibilität: Sie können in den unterschiedlichsten Branchen eingesetzt werden - von Architektur über Maschinenbau bis hin zu Möbeldesign und Elektrotechnik. Zudem ermöglicht das standardisierte DWG-Format eine branchenübergreifende Kompatibilität, so dass Zeichnungen einfach weitergegeben und ergänzt werden können.
CAD-Blöcke: Effizienz in wiederkehrenden Elementen
In technischen Zeichnungen sind sich wiederholende Elemente wie Fenster, Türen oder Normteile häufig erforderlich. Statt solche Objekte jedes Mal neu zu erstellen, ermöglichen CAD-Blöcke eine effiziente Lösung. Ein Block fasst eine Gruppe von geometrischen Grundelementen zusammen und gibt ihnen einen eindeutigen Namen, z. B. „Tür“ oder „Schraube“. Blöcke können gespeichert, wiederverwendet und leicht in neue Zeichnungen eingefügt werden.
Doch bei komplexeren Objekten wie variablen Schränken oder Türen mit unterschiedlichen Maßen und Eigenschaften stößt diese Methode an ihre Grenzen, da die Zahl der erforderlichen Blöcke exponentiell wächst und die Übersichtlichkeit verloren geht.
Dynamische Blöcke: Die nächste Stufe der Effizienz
Vorteile dynamischer Blöcke
Dynamische Blöcke lösen die Probleme herkömmlicher CAD-Blöcke durch ihre Flexibilität. Anstatt für jede Variante eines Objekts einen eigenen Block zu erstellen, kann ein dynamischer Block mehrere Versionen eines Elements abdecken. Beispielsweise kann ein dynamischer Küchenschrank sowohl in der Breite (z. B. 30 cm, 45 cm, 60 cm) als auch in der Ausstattung (Anzahl der Schubladen, Türanschlag) variabel gestaltet werden.
Dies reduziert nicht nur die Anzahl der benötigten Blöcke, sondern steigert auch die Übersichtlichkeit und Effizienz in der Bearbeitung.
Grundprinzipien dynamischer Blöcke
Parameter und Aktionen
Ein dynamischer Block basiert auf zwei Hauptelementen:
Parameter
Parameter definieren die Eigenschaften eines Blocks, die variabel sein sollen, z. B. Maße, Drehwinkel oder Sichtbarkeiten. Sie legen fest, wie ein Block manipuliert werden kann.Beispiele: Linear (für Längenanpassungen), Polar (für Rotation), Sichtbarkeit (zum Ein-/Ausblenden von Varianten).
Aktionen
Aktionen bestimmen, wie ein Block auf Änderungen der Parameter reagiert. Sie setzen die Anpassungen praktisch um.Beispiele: Strecken, Verschieben, Skalieren, Spiegeln, Anordnen.
Sichtbarkeiten und Attribute

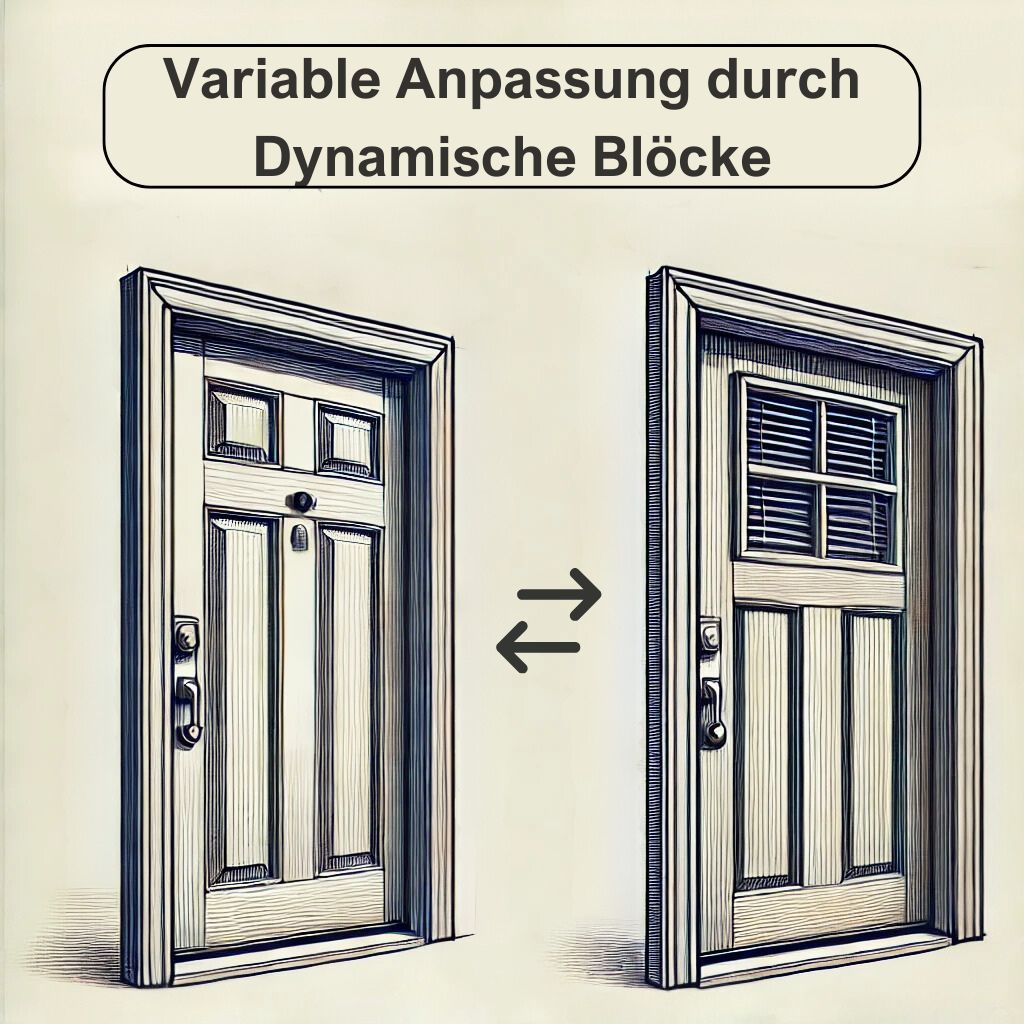

Mit Sichtbarkeitsparametern können verschiedene Versionen eines Objekts in einem einzigen Block verwaltet werden. Beispielsweise könnte ein dynamischer Block für eine Tür Varianten mit Glasfüllung, Vollholz oder Glaseinsatz enthalten.
Attribute ermöglichen es, zusätzliche Informationen wie Bezeichnungen oder Stückzahlen direkt mit dem Block zu verknüpfen, was insbesondere bei der Erstellung von Tabellen oder Stücklisten hilfreich ist.
Erstellung eines dynamischen Blocks
Schritte zur Erstellung
- Basisblock definieren
Beginnen Sie mit einem herkömmlichen statischen Block. Legen Sie alle benötigten Geometrien an, einschließlich derjenigen, die möglicherweise ausgeblendet werden sollen. - Blockeditor öffnen
Öffnen Sie den Block im Blockeditor, um dynamische Eigenschaften hinzuzufügen. Dieser bietet eine eigene Arbeitsumgebung mit einer „Blockerstellungspalette“, in der Sie Parameter und Aktionen festlegen können. - Parameter hinzufügen
Platzieren Sie Parameter wie „Linear“ oder „Drehung“, um die veränderbaren Eigenschaften des Blocks zu definieren. - Aktionen zuweisen
Verknüpfen Sie die Parameter mit Aktionen wie Strecken, Spiegeln oder Skalieren, um die gewünschte Flexibilität zu ermöglichen. - Sichtbarkeiten und Attribute einfügen
Ergänzen Sie Sichtbarkeitsstufen und weisen Sie Attributen spezifische Eigenschaften zu. Block testen und speichern
Testen Sie den dynamischen Block, um sicherzustellen, dass alle Funktionen korrekt arbeiten. Speichern Sie den Block anschließend.
Warum dynamische Blöcke unverzichtbar sind
Dynamische Blöcke eliminieren die Notwendigkeit, zahlreiche Einzelblöcke zu erstellen, und steigern die Effizienz von universellen CAD-Programmen erheblich. Ihre Fähigkeit, Maße, Formen, Farben oder Layer zu variieren, bringt universelle CAD-Programme näher an das Niveau spezialisierter Software. Gleichzeitig bleiben sie kompatibel und flexibel für den branchenübergreifenden Einsatz.
Mit dynamischen Blöcken wird das Arbeiten nicht nur schneller und übersichtlicher, sondern auch professioneller.
Dynamische Blöcke und unsere Unternehmensleistung
Von der Theorie zur Praxis: Wie wir dynamische Blöcke optimieren
Unser Ziel ist es, Ihre Arbeit in AutoCAD einfacher, schneller und präziser zu machen. Dabei gehen wir über die einfache Erstellung dynamischer Blöcke hinaus. Wir entwickeln intelligente, automatisierte Lösungen, die speziell auf Ihre Bedürfnisse zugeschnitten sind.
Unsere Leistungen umfassen:
Individuelle Programmierung dynamischer Blöcke: Wir erstellen Blöcke, die Maße, Formen und Variationen flexibel abbilden können. So müssen Sie nicht mehr für jede Variante eines Objekts einen neuen Block erstellen und können Ihre spezifischen Maße und Anforderungen direkt umsetzen.
Automatisierte Workflows: Mit Blockgeneratoren und durchdachten Strukturen ermöglichen wir es Ihnen, Bauteile wie Wand- oder Wandelemente schnell und ohne große Suche automatisch zusammenzustellen.
Kombination mehrerer dynamischer Blöcke: Wir verknüpfen Unterblöcke wie z.B. Boden- und Deckenanschlüsse, Zwischenriegel und Komponenten zu einer übersichtlichen Gesamtlösung. Alles wird passend gefiltert, damit Sie nur die relevanten Optionen sehen.
Fehlerfreie Zusammenstellungen: Dank intelligenter Filterfunktionen und klar strukturierter Auswahlmöglichkeiten helfen unsere Lösungen, Fehler bei der Auswahl und Platzierung von Komponenten zu vermeiden.
