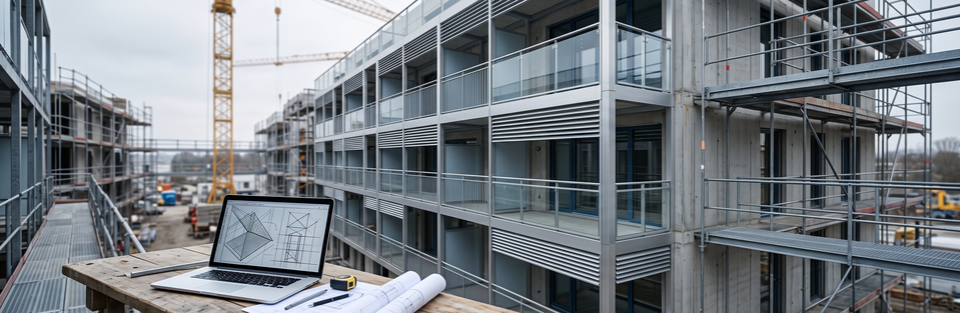

AutoCAD-Plugin für den Balkonbau: Praxisbeispiel aus dem Metallbau
Für einen Metallbaubetrieb haben wir ein AutoCAD-Plugin für den Balkonbau entwickelt. Es baut die wiederkehrenden Bauteile einer Balkonanlage parametrisch aus einem festen Standardsortiment auf, statt sie einzeln zu zeichnen. Eine gemeinsame Bauteildatenbank und der Stücklisten-Export nach Excel ersetzen das Zusammenstellen der Positionen für jedes einzelne Bauvorhaben.
Wie sieht die Ausgangslage im Metallbau aus?
Der Auftraggeber ist ein Betrieb aus dem Balkon- und Metallbau. Er fertigt Balkontürme, Geländer und Sichtschutzelemente aus Aluminium-Profilen für wechselnde Bauvorhaben. Konstruiert wird in AutoCAD Mechanical, in der beim Kunden eingesetzten Version, ausschließlich unter Windows.
Zu jedem Bauvorhaben gehören eigene Kenndaten wie Projektnummer, Status, Bauvorhabenadresse und Bauleitung. Mehrere Vorhaben laufen häufig parallel. Damit hängt an jedem Vorhaben nicht nur eine Zeichnung, sondern auch ein eigener Datensatz.
Die Maße für Türme, Geschosse und Balkone unterscheiden sich von Vorhaben zu Vorhaben. Die eingesetzten Bauteile stammen dagegen überwiegend aus einem vordefinierten Standardsortiment.
Viele ähnliche, aber nie identische Konstruktionen auf Basis wiederkehrender Komponenten sind der typische Ausgangspunkt einer Automatisierungsaufgabe im CAD.
Für Ihr Projekt heißt das: So unterschiedlich die Maße je Bauvorhaben ausfallen, die Basis aus wiederkehrenden Standardbauteilen bleibt dieselbe.
Welchen Aufwand verursacht die Konstruktion ohne ein spezialisiertes Plugin?
Jeder Balkonturm entsteht ohne Unterstützung als eigenständige AutoCAD-Zeichnung, unabhängig davon, wie ähnlich er einem vorherigen Bauvorhaben ist. Türme, Geschosse und die Bauteile darauf werden einzeln aufgebaut.
Die Bauteile aus dem Standardsortiment müssen bei jedem neuen Objekt erneut eingefügt und ausgerichtet werden. Die Stückliste für Fertigung und Bestellung entsteht separat aus der fertigen Zeichnung, statt sich unmittelbar aus dem Modell zu ergeben.
Farbe und Glanzgrad je Aluminium-Profil werden Objekt für Objekt einzeln gesetzt, ebenso die Montagebohrungen für jedes Bohrbild. Je mehr Bauvorhaben parallel laufen, desto größer wird der Aufwand, dieselben Standardbauteile über mehrere Zeichnungen hinweg konsistent zu halten.
Genau an diesen wiederkehrenden Handgriffen setzt die AutoCAD-Plugin-Entwicklung an, statt sie bei jedem Bauvorhaben neu zu verlangen.
Welchen Ansatz haben wir für die Konstruktion der Balkontürme gewählt?
Wir haben auf parametrische Bauteile gesetzt, nicht auf eine reine Bibliothek von Blockverweisen. Turmhöhe, Geschosszahl und Balkonmaße werden als Parameter eingestellt; die Bauteile aus dem Standardsortiment ordnen sich daran unter.
Der Kompromiss dabei: Für wiederkehrende Konstruktionen entfällt das freie Zeichnen jedes einzelnen Bauteils, im Gegenzug müssen Sonderlösungen außerhalb des Standardsortiments zusätzlich modelliert werden.
Bei der Datenhaltung haben wir eine hybride Lösung gewählt statt einer reinen Cloud-Anwendung. Bauteil- und Projektdaten liegen lokal als Kopie für den Zugriff am Arbeitsplatz und zusätzlich zentral, wohin Änderungen synchronisiert werden.
Dieser Kompromiss zwischen lokaler Verfügbarkeit und teamweiter Konsistenz bestimmt auch, wie neue Bauteile ins Team gelangen: über die zentrale Datenhaltung, nicht über einzelne Zeichnungsdateien.
Für Ihr Projekt heißt das: Ein Team arbeitet mit denselben Bauteildaten, ohne bei jeder Zeichnung von einer durchgehenden Internetverbindung abhängig zu sein.
Was ändert sich auf Prozessebene durch das Plugin?
Mit dem Plugin entsteht ein Balkonturm aus vordefinierten Standardbauteilen und parametrischen Vorgaben für Türme, Geschosse und Balkonmaße. Das manuelle Nachmodellieren einzelner Komponenten entfällt damit als eigener Arbeitsschritt.
Geländer und Sichtschutzelemente lassen sich direkt in der Zeichnung anpassen, statt bei jeder Änderung neu konstruiert zu werden. Die Stückliste entsteht aus dem Modell und wird nach Excel exportiert, statt separat aus der fertigen Zeichnung abgelesen zu werden.
Farbe und Glanzgrad lassen sich für alle Aluminium-Profile eines Objekts in einem Schritt vergeben statt Profil für Profil. Montagebohrungen werden automatisch oder manuell gesetzt, statt jedes Bohrbild von Hand zu vermaßen.
Beides ist CAD-Automatisierung im engeren Sinn: Geometrie und Ausgabe entstehen aus einer Vorgabe, statt aus wiederholten Handgriffen.
Bauvorhaben liegen mit ihren Kenndaten an einem Ort, statt sich auf verstreute Einzelzeichnungen zu verteilen. Den Zugriff auf ein einzelnes Bauvorhaben gibt das Plugin je Projekt beziehungsweise Turm frei. Das Plugin ist beim Kunden im produktiven Einsatz.
Wo stößt das Plugin an Grenzen?
Das Plugin ist kein eigenständiges Programm: Es läuft in einer installierten AutoCAD-Mechanical-Umgebung unter Windows, mit durchgehend deutschsprachiger Oberfläche, und ist im Installationspaket auf einen einzelnen Programmstand festgelegt.
Das folgt aus der Bauart eines Plugins: Es läuft in dem CAD-System, in dem konstruiert wird, und richtet sich nach dessen Umgebung. Es setzt zudem den Programmstand voraus, für den es gebaut ist. Wechselt der Betrieb auf einen neueren Stand, muss das Plugin dafür angepasst werden.
Die Spezialisierung auf die Bauteile einer Balkonanlage ist das Gegenstück zur Geschwindigkeit im Regelfall: Was sich aus einem festen Sortiment aufbauen lässt, muss vorher genau beschrieben sein. Für andere CAD-Aufgaben eignet sich das Plugin deshalb nicht.
Dieser Verzicht trägt den Nutzen: Er macht die wiederkehrende Konstruktion zu einer Eingabe von Parametern.
Der schreibende Betrieb mit gemeinsamen Bauteildaten setzt die Verbindung zur zentralen Datenhaltung voraus; ohne sie bleibt die lokale, überwiegend lesende Kopie. Das ist die Kehrseite der hybriden Datenhaltung: Ein teamweit einheitlicher Bauteilstand braucht einen verbindlichen Ort.
Für Ihr Projekt heißt das: Die engen Voraussetzungen sind die Gegenleistung für einen Regelfall, der ohne Einzelzeichnung auskommt.
Wann lohnt sich ein spezialisiertes Plugin, und wann nicht?
Unabhängig von diesem Projekt gilt: Ein branchenspezifisches Plugin zahlt sich dort aus, wo sich Konstruktionen wiederholen, und nicht dort, wo jedes Vorhaben von Grund auf neu entsteht.
Entscheidend ist deshalb nicht die Projektgröße, sondern das Verhältnis von wiederkehrenden Standardbauteilen zu individuellen Sonderlösungen. Je mehr ein Betrieb auf ein festes Sortiment vordefinierter Komponenten zurückgreift, desto mehr trägt die parametrische Konstruktion.
Ein zweites Kriterium betrifft die Datenhaltung. Für einen einzelnen Konstrukteur genügt häufig eine lokale Bauteildatenbank, während sich eine zentrale, synchronisierte Datenhaltung erst rechnet, sobald mehrere Personen an denselben Projekten und Bauteilen arbeiten.
Ein drittes Kriterium ist die Stabilität des Sortiments: Wechselt es häufig, verschiebt sich der Aufwand von der Konstruktion in die Pflege der Bauteildaten.
Gespräch über ein eigenes AutoCAD-Plugin
Wenn wiederkehrende Bauteile, Bauvorhaben und Stücklisten in Ihrem Betrieb heute noch einzeln in AutoCAD entstehen, lohnt sich ein Gespräch darüber, wie ein spezialisiertes Plugin diesen Aufwand aufnehmen kann.
Als Autodesk Authorized Developer entwickeln wir AutoCAD-Plugins, Revit-Add-ins und eigenständige Anwendungen für Konstruktion und Fertigung. Dieser Fall ist ein Beispiel für individuelle CAD-Programmierung: Der Funktionsumfang folgt dem Arbeitsablauf im Betrieb, nicht umgekehrt.
Nehmen Sie über die Kontaktseite Kontakt auf. Weitere Projekte finden Sie in der Referenzen-Übersicht.
Häufige Fragen zu AutoCAD-Plugins
Erstellt das Plugin auch die fertige Planungsausgabe mit Bemaßung und Schriftfeld?
Ja. Bemaßung lässt sich anzeigen oder ausblenden, Schriftfeld und Layout der Zeichnung gehören ebenfalls zum Funktionsumfang. Eine planungsfertige Ausgabe entsteht damit aus demselben Modell wie die Konstruktion.
Lassen sich neue Funktionen prüfen, ohne laufende Bauvorhaben zu berühren?
Ja. Neben dem Stand für die laufende Arbeit gibt es einen getrennten Stand zum Prüfen neuer Funktionen. Was dort geprüft wird, berührt die Daten der laufenden Bauvorhaben nicht.
Unterstützt das Plugin den Import von Zeichnungen aus anderen CAD-Systemen?
Nein. Das Plugin arbeitet nativ in AutoCAD-Zeichnungen und exportiert Stücklisten- und Bauteildaten nach Excel.
Gibt es eine Cloud- oder mobile Version des Plugins?
Nein, der Funktionsumfang deckt das nicht ab. Der Betrieb ist auf den lokalen Windows-Arbeitsplatz festgelegt.
