Rohr-Längsschnitt in AutoCAD automatisch erzeugen

In einem Projekt für ein Planungsbüro aus der Fernwärme- und Rohrleitungsplanung im Tiefbau haben wir ein Plugin für AutoCAD 2024 gebaut, das den Rohr-Längsschnitt automatisch aus der gezeichneten Trasse erzeugt, mit Datentabelle, Stationierung und den Kreuzungen fremder Leitungen. Das manuelle Nachzeichnen von Profil und Tabelle entfällt, das Plugin ist beim Kunden produktiv im Einsatz.

Wie sah die Ausgangslage aus?

Ein Planungsbüro aus der Fernwärme- und Rohrleitungsplanung im Tiefbau zeichnet seine Trassenverläufe in AutoCAD. Für jede Trasse braucht die Planung einen vollständigen Rohr-Längsschnitt: mit Höhenprofil, Datentabelle, Stationierung entlang der Strecke und den Kreuzungen fremder Leitungen, bezogen auf Rohrüberdeckung oder Sohlhöhe. Jede Zeichnung ist dabei ein eigenständiges Projekt, mit eigenem Streckenverlauf, eigenen Höhenwerten und eigenen Kreuzungspunkten, und bleibt eine native AutoCAD-DWG-Datei ohne Anbindung an ein zentrales System. Unabhängig vom einzelnen Vorhaben unterscheidet sich jede Trasse in Streckenführung, Geländehöhen und Zahl der Kreuzungen, auch wenn Branche und CAD-Umgebung gleich bleiben. Für dieses Umfeld haben wir ein Plugin für AutoCAD 2024 unter Windows entwickelt, das den Rohr-Längsschnitt direkt aus der gezeichneten Trasse ableitet, statt ihn separat zu konstruieren.

Für Ihr Projekt heißt das: Bleiben Trassendaten direkt in der Zeichnung selbst, lässt sich jede DWG unabhängig von einem zentralen System weitergeben und archivieren.

Welche Herausforderung stand im Hintergrund?

Die Herausforderung liegt in der Wiederholung. Jede Änderung an einer Trasse, ein neuer Streckenpunkt, eine geänderte Geländehöhe oder eine neu erfasste Fremdleitung, macht es normalerweise nötig, Profil, Stationierung und Tabelle erneut abzugleichen. Wird die Trasse nachträglich um einen Streckenpunkt erweitert, betrifft das nicht nur die Zeichnung selbst, sondern auch die daran anschließenden Stationsmarken und Tabellenwerte, die sonst von Hand nachgezogen werden müssten. Schnittpunkte mit fremden Leitungen, bezogen auf Rohrüberdeckung oder Sohlhöhe, sind bei einer manuellen Ermittlung erfahrungsgemäß eine der fehleranfälligeren Stellen einer solchen Zeichnung, gerade weil sich diese Schnittpunkte mit jeder Änderung an der eigenen oder der fremden Trasse verschieben können. Für ein Planungsbüro, das laufend neue Trassen bearbeitet und bestehende erweitert, liegt das Risiko deshalb weniger in der einzelnen Zeichnung als in der Zahl der Wiederholungen über ein Projekt hinweg.

Wie sieht der Ansatz aus?

Der Ansatz setzt bewusst auf ein Plugin innerhalb der vorhandenen AutoCAD-Umgebung, nicht auf eine eigenständige Anwendung neben dem CAD-System. Die Trassendaten liegen direkt am Zeichnungsobjekt in der DWG-Datei, jede Zeichnung bleibt dadurch für sich vollständig, ohne separate Datenbank oder Serveranbindung. Der Trade-off dabei: Das Plugin bindet sich an die installierte AutoCAD-Umgebung und lässt sich nicht unabhängig vom Wirtsystem betreiben. Für ein Umfeld, in dem die Zeichnung selbst die Aktenlage einer Trasse ist und der gesamte Planungsablauf in AutoCAD verbleibt, überwiegt der Vorteil eines nahtlos integrierten Plugins den Verzicht auf eine CAD-unabhängige Lösung.

Für Ihr Projekt heißt das: Wo die Zeichnung selbst die Datenbasis einer Trasse bleiben soll, ist ein reines Plugin ohne Server oft der pragmatischere Weg als eine eigenständige Anwendung.

Was hat sich am Prozess geändert?

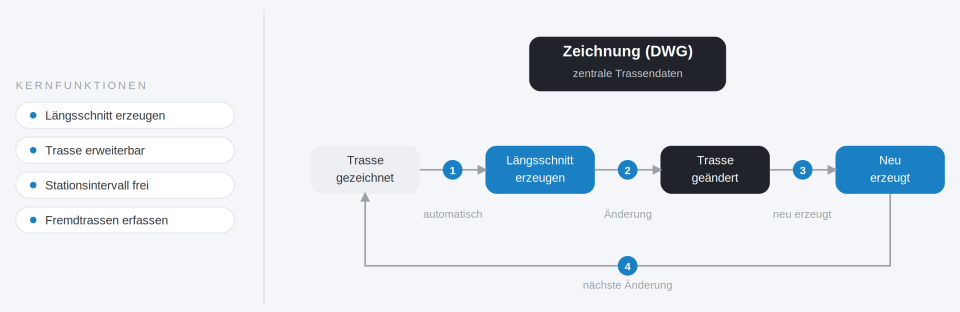

Der Rohr-Längsschnitt entsteht heute automatisch aus der gezeichneten Trasse, mit Datentabelle, Stationierung und den Kreuzungen fremder Leitungen. Das separate Konstruieren von Profil und Tabelle als eigener Arbeitsschritt entfällt: Ändert sich die Trasse, wird der bestehende Längsschnitt neu erzeugt, statt die Zeichnung von vorn zu beginnen. Auch eine nachträgliche Erweiterung der Trasse um einen zusätzlichen Streckenpunkt baut den Längsschnitt neu auf, statt ihn zu verwerfen oder die betroffenen Stationsmarken einzeln nachzuziehen. Schnittpunkte mit fremden Leitungen, bezogen auf Rohrüberdeckung oder Sohlhöhe, liegen automatisch vor, statt von Hand ermittelt werden zu müssen. Die Datentabelle mit Straße, Gelände, Dimension, Rohrtrasse, Länge und Station entsteht im selben Schritt, statt in einem eigenen Nacharbeitsgang zusammengestellt zu werden. Für den einzelnen Planungsschritt heißt das: Aus einer Änderung an der Trasse folgt ein neu erzeugter Längsschnitt, nicht eine neue Konstruktion von Profil und Tabelle.

Wo liegen die Grenzen der Lösung?

Das Plugin ist an AutoCAD 2024 unter Windows 64-bit gebunden; ohne diese Umgebung läuft es nicht, ein Wechsel auf ein anderes CAD-System ist damit nicht möglich. Die Oberfläche ist durchgehend deutschsprachig, weitere Sprachvarianten gibt es nicht. Es arbeitet ausschließlich mit nativen AutoCAD-Zeichnungen; ein Import oder Export von Fremd-CAD- oder Office-Formaten ist nicht vorgesehen. Der Betrieb ist rein lokal und auf den Einzelplatz ausgelegt, ohne zentrale Datenbank und ohne Mehrbenutzer- oder Cloud-Zugriff auf dieselbe Trasse. Weil die Trassendaten an der jeweiligen Zeichnung selbst hängen, muss eine Abstimmung zwischen mehreren Bearbeitern oder Planungsstandorten über die eigene Zeichnungsverwaltung erfolgen. Das Plugin gleicht keine parallel bearbeiteten Kopien derselben Trasse untereinander ab. Und das Plugin ist bewusst spezialisiert auf den Rohr-Längsschnitt in der Fernwärme- und Rohrleitungsplanung, kein Allzweck-Plugin für andere CAD-Aufgaben.

Für Ihr Projekt heißt das: Wer mehrere CAD-Systeme oder Sprachen im Einsatz hat oder Trassendaten zentral verwalten möchte, braucht dafür zusätzlich zum Plugin eine eigene Lösung.

Ab wann lohnt sich ein solches Vorhaben?

Ob sich ein solches Plugin lohnt, hängt weniger von der Größe eines einzelnen Projekts ab als vom Verhältnis zwischen Wiederholung und Einzelfall: Je häufiger dieselbe Art von Trasse mit wechselnden Streckendaten neu durchgerechnet werden muss, desto eher trägt sich eine automatisierte Ableitung des Längsschnitts gegenüber dem manuellen Nachziehen. Ein zweiter Faktor ist die Zahl der Fremdleitungs-Kreuzungen und Änderungen, die eine Trasse über ihre Bearbeitungszeit hinweg durchläuft: Je öfter Schnittpunkte neu bestimmt oder Stationsmarken angepasst werden müssen, desto stärker wirkt sich eine automatisierte Ableitung gegenüber der manuellen Nachführung aus. Bei einer einmaligen oder seltenen Konstruktion, die kaum verändert wird, überwiegt dagegen meist der Aufwand für Einrichtung und Einarbeitung.

Wenn Sie prüfen möchten, ob sich ein vergleichbares Plugin für Ihre eigene Trassenplanung lohnt, sprechen Sie uns an: Kontakt.

Häufige Fragen zu Rohr-Längsschnitten in AutoCAD

Lässt sich das Layout der Datentabelle an eigene Zeichnungsstandards anpassen?

Für Tabelle und Maßstab liegt eine mitgelieferte Zeichnungsvorlage bei, und die Tabellenbeschriftungen sind zusätzlich anpassbar. Damit lässt sich die Darstellung an die im Büro üblichen Zeichnungsstandards angleichen, ohne die Tabelle jedes Mal neu aufzubauen.

Lassen sich Höhen- und Längenmaßstab im Längsschnitt getrennt einstellen?

Ja, Höhen- und Längenskalierung sind getrennt einstellbar. Das ist wichtig, weil ein Rohr-Längsschnitt oft über eine lange Strecke bei vergleichsweise kleinen Höhenunterschieden lesbar bleiben muss, was ein einheitlicher Maßstab in beiden Richtungen nicht leisten würde.

Kann das Stationierungsintervall an das jeweilige Projekt angepasst werden?

Ja, Stations- und Schnittmarken lassen sich entlang der Trasse mit einem einstellbaren Stationierungsintervall setzen, statt an ein festes Raster gebunden zu sein.

Lassen sich einmal erfasste Fremdtrassen auch wieder bearbeiten oder entfernen?

Ja, einmal erfasste Fremdtrassen lassen sich nachträglich bearbeiten oder wieder löschen. Der betroffene Schnittpunkt zur eigenen Trasse wird dabei neu bestimmt, statt als veralteter Wert im Längsschnitt stehen zu bleiben.
